⚡ Nesta publicação, preparamos uma excelente Atividade de Física sobre Associação de Resistores, direcionada aos estudantes do Ensino Médio. O material explora, de forma clara e prática, como os resistores se comportam em série, paralelo e em associações mistas, favorecendo a compreensão dos circuitos elétricos. Conheça, baixe e aplique em sala de aula.
Download e planejamento do conteúdo disponíveis no final da publicação
ASSOCIAÇÃO DE RESISTORES
Os resistores são componentes elétricos usados para diminuir ou controlar a passagem de corrente elétrica em um circuito. Eles transformam parte da energia elétrica em calor.
Servem para proteger os aparelhos, evitar sobrecarga e regular a tensão e a corrente em diferentes partes do circuito. Podemos encontrar resistores em chuveiros, televisores, rádios, carregadores, lâmpadas e computadores.
Em série resistência total (Rₜ) é a soma de todas as resistências:
Nas associações em paralelo os resistores estão lado a lado, e a corrente se divide entre eles, como na equação abaixo e se tiverem apenas dois resistores usamos a segunda equação:
A resistência elétrica é calculada pela Lei de Ohm:
Onde R é a resistência (ohms), V é a tensão (volts) e I é a corrente elétrica (ampères).
📚 Atividades
1. Durante o conserto de um ventilador, o técnico observou que ele possuía dois resistores ligados em série. Ele explicou que essa configuração ajuda a diminuir a corrente elétrica que chega ao motor.
Nesse caso, qual é a principal função dos resistores?
a) Aumentar a velocidade do ventilador.
b) Reduzir a passagem de corrente elétrica.
c) Transformar energia mecânica em elétrica.
d) Acumular carga elétrica para o motor.
e) Gerar uma diferença de potencial (tensão).
2. Três resistores com resistências iguais estão ligados em série como mostra o circuito abaixo. Qual é o valor da resistência equivalente no circuito?
a) 12 Ω
b) 14 Ω
c) 16 Ω
d) 18 Ω
e) 19 Ω
3. Dois resistores estão ligados em paralelo como mostra o circuito abaixo. Qual é a resistência equivalente nesse circuito?
a) 1 Ω
b) 2 Ω
c) 3 Ω
d) 4 Ω
e) 5 Ω
4. Os resistores do circuito a seguir estão ligados em paralelo. A resistência equivalente da associação vale:
a) 1 Ω
b) 2 Ω
c) 3 Ω
d) 4 Ω
e) 5 Ω

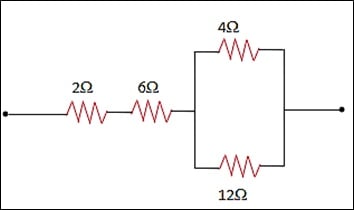

5. Dispõe-se de quatro resistores, dois ligados em série e dois ligados em paralelo. O circuito abaixo representa o tipo da associação. Qual é o valor da resistência equivalente no circuito?
a) 12 Ω
b) 8 Ω
c) 9 Ω
d) 10 Ω
e) 11 Ω
6. Em alguns carregadores de celular, há resistores ligados em paralelo para dividir a corrente entre diferentes partes do circuito. Qual é a vantagem dessa associação?
a) Permitir que, se um resistor queimar, o circuito continue funcionando.
b) Aumentar o aquecimento do carregador.
c) Interromper totalmente o fluxo de corrente.
d) Forçar a passagem de corrente por apenas um caminho.
e) Fazer com que a resistência equivalente seja maior que a maior resistência individual.

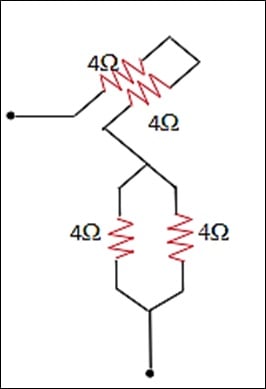

7. Analise o circuito elétrico abaixo e determine o valor da resistência equivalente.
a) 1 Ω
b) 2 Ω
c) 3 Ω
d) 4 Ω
e) 5 Ω

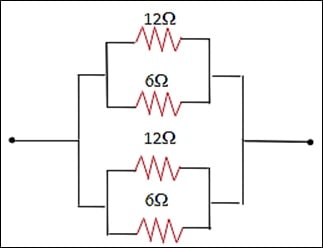

8. Analise o circuito elétrico abaixo e determine o valor da resistência equivalente.
a) 1 Ω
b) 2 Ω
c) 3 Ω
d) 4 Ω
e) 5 Ω

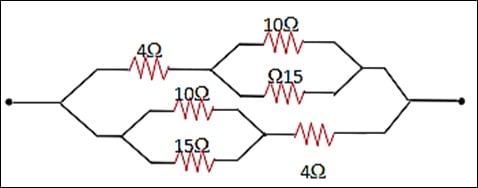

9. Analise o circuito elétrico abaixo e determine o valor da resistência equivalente.
a) 10 Ω
b) 20 Ω
c) 30 Ω
d) 40 Ω
e) 50 Ω
10. Ao ligar o chuveiro elétrico, a corrente passa por um fio de resistência interna. Esse fio aquece e transforma a energia elétrica em calor, aquecendo a água para o banho.
O fenômeno descrito é explicado pela Lei de Joule, que afirma que:
a) a energia térmica é produzida pela resistência elétrica quando há passagem de corrente.
b) a energia elétrica se transforma totalmente em luz dentro do chuveiro.
c) a resistência elétrica impede a transformação de energia.
d) a corrente elétrica não interfere no aquecimento da água.
e) a quantidade de calor gerada é inversamente proporcional à resistência do fio.
+ Conteúdos de Física
Confira nossa página repleta de conteúdos semelhantes, especialmente desenvolvidos para esse público escolar. Materiais pedagógicos de alta qualidade, cuidadosamente preparados pelos produtores do Tudo Sala de Aula. Clique agora e escolha o tema da aula!
Planejamento para o professor
Objeto do conhecimento: Associação de Resistores.
Objetivo da Aula: Compreender e aplicar os conceitos de associação de resistores em série, paralelo e mista, identificando as características de cada tipo de ligação, calculando a resistência equivalente em diferentes circuitos elétricos e reconhecendo sua importância para o funcionamento adequado de dispositivos e sistemas eletrônicos.
